Para garantir a segurança em trabalhos em altura, não basta apenas selecionar um cabo de alto desempenho, também é fundamental que a ancoragem desse sistema seja de extrema resistência. A técnica mais tradicional do mercado industrial consiste em formar um laço (olhal) e travá-lo utilizando grampos para cabo de aço.
No entanto, a engenharia de segurança contra quedas evoluiu, e hoje existem diferentes tipos de grampos e tecnologias alternativas, como os terminais mecânicos e prensados, que oferecem desempenho superior ao modelo tradicional.
Neste artigo, elaborado pelos especialistas da Dois Dez, vamos detalhar as opções de fixação disponíveis, ensinar o passo a passo seguro para a montagem de grampos e explicar por que o padrão de acabamento pode ser a diferença entre um sistema confiável e uma falha catastrófica. Continue a leitura para entender sobre:
- o que são grampos para cabo de aço;
- quais os riscos do uso de grampos para cabo de aço em linhas de vida;
- como eliminar falhas com o uso de Terminais Mecânicos e Prensados;
- garanta a segurança da sua Linha de Vida com a Dois Dez Industrial.
O que são grampos para cabo de aço?
Os grampos para cabo de aço (também conhecidos como clipes) são fixadores mecânicos utilizados para criar laços seguros nas extremidades do cabo. Eles atuam prendendo a ponta dobrada contra a linha principal, garantindo o travamento por meio da compressão gerada pelo aperto de suas porcas e evitando o escorregamento do sistema.
No mercado industrial, esses equipamentos são classificados em duas famílias principais, cuja diferença estrutural é um fator crítico de sobrevivência. Entenda as diferenças:
- Grampos de linha leve: possuem uma base de apoio menor e são fabricados para aplicações gerais onde não há risco à vida humana (como amarrações simples ou cercas);
- Grampos de linha pesada: são projetados com uma geometria robusta, oferecendo uma área de atrito e uma base de apoio muito maiores do que os grampos de linha leve.
Para que a fixação funcione adequadamente em Sistemas de Proteção Individual Contra Quedas (SPIQ), a primeira regra énunca utilizar grampos de linha leve.
Já, os grampos de linha pesada pesada possuem uma base de apoio muito maior, o que gera significativamente menos danos e esmagamento aos fios de aço no momento do aperto, sendo os únicos indicados paralinhas de vida.
Quais os riscos do uso de grampos para cabo de aço em linhas de vida?
O uso de grampos para cabo de aço pode trazer riscos na operação em altura, dentre os principais estão:
Oxidação e corrosão
Um dos maiores riscos no uso de grampos de aço carbono é a corrosão. É comum encontrarmos no mercado grampos que, após poucos meses expostos às intempéries climáticas, apresentam oxidação severa (ferrugem) nas porcas e nos parafusos. Isso ocorre porque muitas empresas fabricantes utilizam apenas peças zincadas, uma proteção superficial e mais frágil.

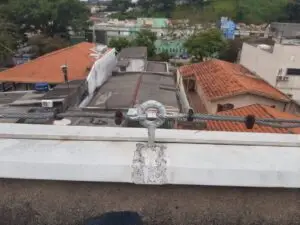

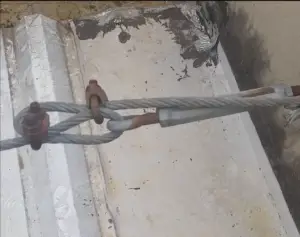

Na imagem abaixo, é possível visualizar como a oxidação nesses grampos se deu principalmente nas porcas e parafusos:
Para garantir a integridade a longo prazo, a Dois Dez exige que todos os grampos sejamgalvanizados a fogo (sela, parafuso e porcas).

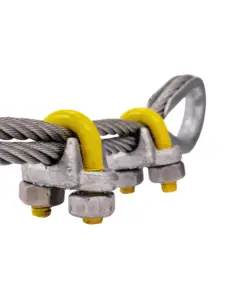

Além da espessa camada de zinco da galvanização a fogo, em nossos equipamentos adicionamos umacamada de tinta amarela no parafuso. Isso cria uma barreira extra de proteção contra intempéries exatamente no local de maior atrito (a rosca) e identifica visualmente o equipamento como um componente exclusivo de segurança para uso em Linhas de Vida:
Montagem incorreta
Um dos lados negativos do uso de grampos é que eles possuem mais pontos de falha, já que sempre devemos utilizar três grampos de cada lado, com espaçamento correto e torque adequado em seis porcas. Desse modo, um erro de montagem pode gerar sérias consequências.
Outro ponto é que reduzem a capacidade de carga do cabo de aço em até 20% em alguns modelos.
Na Dois Dez, nosso grampo foi testado e desenvolvido para chegar o mais próximo possível do limite de carga do cabo, garantindo um aproveitamento seguro de sua capacidade.
Instalação
Além dos fatores mencionados, a instalação exige que a equipe opere em locais elevados onde a proteção definitiva ainda não está pronta.
Por isso, é necessário para iniciar a instalação de grampos para cabo de aço ou terminais uma Análise Riscos (AR), garantindo linhas de vida temporárias ou pontos de ancoragem provisórios para garantir a segurança do instalador.
Como montar e padronizar grampos para cabo de aço em linhas de vida?
Um erro de montagem em grampos gera sérias consequências, pois o sistema possui múltiplos pontos de falha. Para evitar que isso aconteça, na montagem desse sistema, a Dois Dez segue um rígido passo a passo:
- Passagem: o cabo é passado pelo suporte superior, contornando o sapatilho metálica para criar a dobra;
- Primeiro grampo: o primeiro grampo é instalado próximo ao sapatilho (sem esmagá-la), respeitando a regra da sela na parte viva;
- Quantidade: uso obrigatório de, no mínimo,três grampos de linha pesada por terminação;
- Distanciamento e torque: o grampo da ponta do chicote é posicionado em primeiro lugar e depois o grampo central. As porcas são apertadas de forma alternada.
Também é importante ressaltar que para cabos de 5/16″, a norma exige a distância mínima de 48 mm entre grampos. Já para 3/8″, são requeridos 57 mm. No padrão técnico da Dois Dez, utilizamos a distância superior de 85 mm entre grampos, sobra de chicote de 230 mm, e usamos o aperto com torquímetro calibrado a 40 Nm.
A regra de ouro na instalação: Parte Viva vs. Parte Morta
Quando a instalação exige o uso simultâneo de um sapatilho metálico (para proteger o cabo no ponto de dobra) a posição da peça é inegociável:
- A base do grampo (sela) deve ficar SEMPRE apoiada naparte viva do cabo de aço (a extensão longa que sofre a tensão estrutural);
- O parafuso em “U” deve ficar SEMPRE pressionando aparte morta (o chicote, ou seja, a ponta curta que sobra da dobra).
Inverter essa posição faz com que o parafuso “U” esmague a parte viva do cabo. Em caso de queda, a força gerará um ponto de ruptura exatamente onde o cabo foi esmagado, causando acidentes graves.
Garanta a segurança da sua Linha de Vida com a Dois Dez Industrial
A ancoragem de um sistema contra quedas envolve cálculos de carga, conhecimento metalúrgico para evitar corrosão e precisão absoluta na montagem mecânica. Sistemas montados por equipes sem a devida especialização técnica criam uma falsa sensação de segurança e expõem sua empresa a pesados passivos jurídicos e seus colaboradores a riscos de fatalidades.
Como líderes nacionais e participantes ativos dos comitês da ABNT, a Dois Dez entrega segurança respaldada por um histórico impecável de zero acidentes fatais. Fabricamos os terminais, fornecemos cabos certificados e executamos a instalação com engenharia de ponta e tecnologia própria, seguindo rigorosamente a NR-35.
Não deixe a vida dos seus colaboradores dependente de fixações improvisadas ou oxidadas.Entre em contato com os especialistas da Dois Dez Industrial e garanta um projeto definitivo de Linha de Vida.
